关于“内衬不锈钢复合钢管”的冷知识

资讯分类

关于“内衬不锈钢复合钢管”的冷知识

【摘要】:

内衬不锈钢复合钢管内衬层材质



内衬不锈钢复合管的内衬层不锈钢,通常使用的不锈钢是304和316不锈钢,它们能够满足绝大多数水处理和输送条件。304不锈钢是基本的奥氏体不锈钢,而316不锈钢含钼,耐点蚀和耐缝隙腐蚀能力高于304不锈钢。

采用焊接进行连接的管道系统中,内衬不锈钢复合管在焊接连接时,须先进行氩弧焊打底连接。可采取必要的工艺措施,如控制焊接电流和焊接速度或管内外均采用氩气保护等达到单面焊双面成型的要求。焊接效果以银白、金黄色焊缝为优,蓝色为良好, 红灰色为较好。

内衬不锈钢复合管该选用304不锈钢还是316不锈钢,是要有科学依据的。当水中的氯化物含量小于200ppm时,可采用304/304L不锈钢;当水中的氯化物含量在200ppm-1000ppm之间,或氯化物含量虽较低(50ppm以上)但具有紧密缝隙和沉积物的部位,或水温较高、存在不确定条件时,采用含钼的316/316L/316Ti不锈钢;当氯化物含量超过1000ppm时,可采用更高耐腐蚀性的双相不锈钢。


内衬不锈钢复合钢管支持的敷设方式

内衬不锈钢复合管作为现代市政供水,建筑给水等领域常用的卫生级别高,寿命长达百年的管道,不但支持螺纹连接、沟槽连接、焊接连接、法兰连接等多种连接方式,而且其也支持地上地下多种铺设方式。不锈钢复合管地上安装使用,通称架空敷设,是泵房、空调系统管道等敷设的主要方式。地面以上铺设便于施工、操作、检查、维修及经济等优点。

内衬不锈钢复合管以强度高的优势,也完全可以埋底敷设,并且不易断裂。埋地敷设:优点是利用地下的空间,使地面以上空间较为简洁,并不需支承措施。普通碳钢管埋地敷设后管道腐蚀性较强,检查和维修困难;塑料管埋地后,在车行道处特别承受大的压力的地方很容易发生管道爆裂。内衬不锈钢复合管强度高,机械性能好,适合埋地敷设,因此适合不同土壤环境的铺设。

管沟敷设是内衬不锈钢复合管支持的又一种铺设方式。可充分利用地下空间,并提供了较方便的检查维修条件;还可敷设隔热层的高温、易凝介质或腐蚀性介质的管道。随经济发展,为了有效利用城市的地下空间不少城市开始开发地下管廊,把城市中的水、电、气等多种管线集中在地下管廊中建设。



内衬不锈钢复合钢管基管及防腐
内衬不锈钢复合钢管中的外层钢管是采用按"GB/T3091-2001低压流体输送用焊接钢管"生产的焊接钢管、或按"GB/T8163-1999输送流体用无缝钢管"生产的无缝钢管、或按"SY/T5037-2000生产的螺旋缝埋弧焊钢管" 生产的螺旋缝焊管。输送石油天然气的内衬不锈钢复合钢管的外层钢管,是按"GB/T9711-1997石油天然气工业输送钢管交货技术条件"进行生产的。

外覆防腐层可按"GB/T3091低压流体输送用焊接钢管"规定做成热镀锌层,镀锌层厚度为0.072毫米。也可做成环氧树脂防腐层,防腐层厚度可达0.35-0.5毫米。也可按"SY/T4013-1995埋地钢质管道聚乙烯防腐层技术标准"规定做成聚乙烯(PE)防腐层,防腐层厚度可达0.5-2.5毫米。

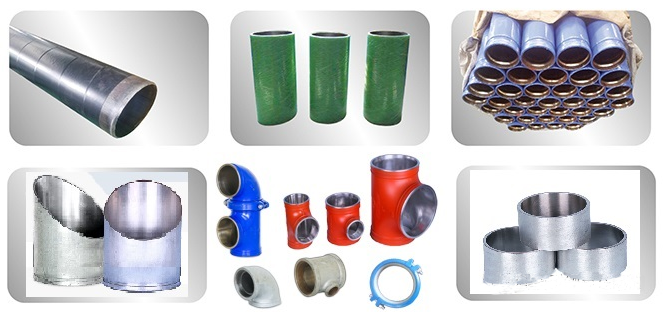

热镀锌管内衬不锈钢

直缝焊管内衬不锈钢

无缝钢管内衬不锈钢

外防腐内衬不锈钢



内衬不锈钢复合钢管连接方式及安装要点
管道的连接方式不同分为:焊接式连接、螺纹式连接、法兰式连接、沟槽式连接。
1)、该管材可适用与冷水、热水和消防给水等给水系统。
2)、根据工程情况选择连接方式。有焊接、法兰、螺纹及沟槽连接方式。
3)、可参照碳钢管、薄壁不锈钢管设计要点。
安装要点
1)、焊接
(1)焊前应采用机械方式及有机溶剂,清除焊缝表面和焊接坡口两侧至少各20mm范围内的油污、锈迹、金属屑、氧化膜及其他污物。
(2)焊条采用A302(E309)不锈钢焊条,焊条规格为φ3.2。
(3)焊接方法
推荐采用手工电弧焊;对要求较高的焊缝可以采用钨极氩弧焊,焊丝采用同E309相同成分的A302焊丝。
(4)焊接程序
先焊复材(不锈钢管),再焊过渡层,最后焊基材(碳钢管)。
(5)焊接要求
复材焊缝表面应尽可能与复材表面保持平整、光顺。焊接过渡层时,要在保证熔合良好的前提下,尽量减少基材金属的熔入量,即降低熔和比。为此应采用较小直径的焊条或焊丝,及较小的焊接丝能量。对接焊缝的余高应不大于1.5mm。
(6)焊后清理
焊后应仔细清理焊件表面的焊渣、焊瘤飞溅物及其他污物。必要时应对焊缝进行局部修整。焊后清理完毕,应在基材焊缝附近的明显部位打上焊工印记以便日后考查。
2)、法兰连接
(1)采用焊接方法将碳钢法兰焊在管体上。
(2)焊条采用不锈钢焊条。
3)、螺纹连接
(1)适用于DN≤100。
(2)采用管螺纹。
(3)管材与管件连接时,其端面应采用硅胶密封圈密封。
4)、沟槽连接
(1)适用于DN125~500。
(2)沟槽式管接头执行CJ/T 156标准。
(3)采用管表端面防腐措施。

内衬不锈钢复合钢管件
1) 内衬不锈钢复合铸造管件;
2)内衬不锈钢复合管焊接管件;
3)内衬不锈钢复合玛钢管件。

内衬不锈钢复合钢管配以不锈钢螺纹管件、不锈钢法兰、不锈钢焊接管件,流体和外层钢管不接触,流体只接触不锈钢,故内衬不锈钢复合钢管可以代替纯不锈钢管用来输送饮用净水。


内衬不锈钢复合钢管产品优势

1、高结合力,管网运营中几乎零维护成本。结合力达到0.2-16MPa,高于城镇建设部行业CJ/T192标准和美国石油协会API5LD及中石油然气SY/T6623标准。比同类产品结合强度更好,性能更稳定,结构更完善。
2、安全卫生,防止二次污染。有效防止二次污染,确保后1Km生命水不受二次污染,水质卫生安全,符合国家生活饮用水卫生标准(GB5749)的要求。
3、强度高,延长使用寿命。有较强抗挤压,抗共振性,极大的降低了管材受到外力冲击而产生渗漏的可能性,避免了因渗漏对水资源产生大量浪费。
4、稳定性好,耐高温、耐腐蚀。管材在-80-350℃热膨胀系数几乎一致,热膨胀系数小,耐热性高、耐腐蚀。
5、节能环保,降低热能损耗。内衬不锈钢管的保温性能是铜材料水管的24倍,大量地节约了热水输送中的热能损耗。
6、性价比优,同品质价格低。管材总造价不到薄壁不锈钢管的三分之二价格,紫铜管的五分之一价格。
